Sleep-EDF dataset (python에서 EDF 포맷 읽기)



01. Sleep-EDF dataset

Sleep-EDF dataset은 EEG(Fpz-Cz 및 Pz-Oz), EOG, EMG 및 이벤트 마커가 포함된 197개의 수면다원검사(Polysomnographic) 기록이 포함되어있는 오픈 데이터셋이다.



Sleep-EDF dataset을 다운로드하면 크게 두 가지 종류의 폴더가 있다.



1) Sleep-cassette

2) Sleep - telemetry



1) Sleep-cassette는 시간순으로 PSG의 각 센서 데이터의 기록이고,

2)Sleep-telemetry는 테마제팜(temazepam)이라는 불면증 치료제 효과를 확인하기 위해 만든 데이터 셋이다.

이 중, 1)sleep-cassette dataset을 활용하여 edf파일을 읽어오는 방법을 정리해보고자 한다.





---

02. EDF 포맷

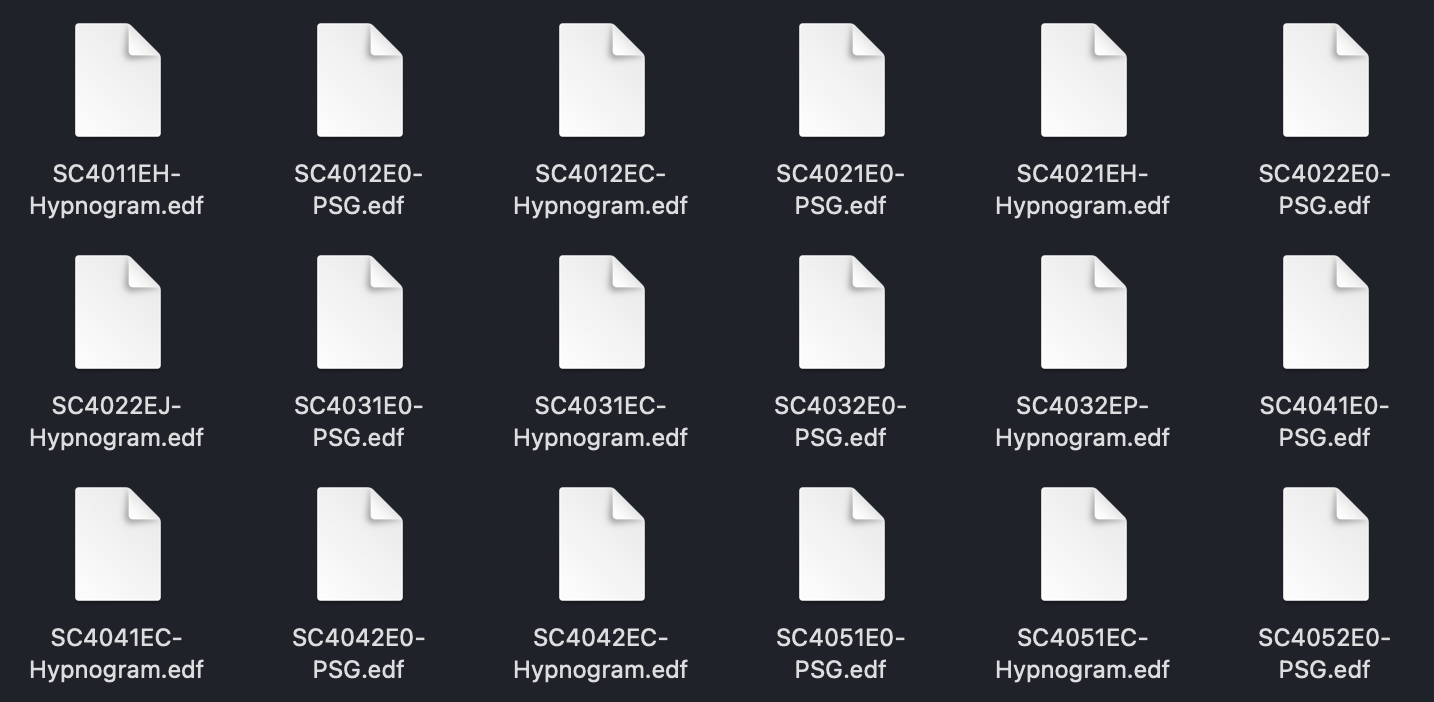

Sleep-EDF dataset을 다운받아 폴더를 열어보면 각 파일들이 .edf형식으로 되어있는 것을 알 수 있다.

EDF는 유러피언 데이터 포맷(European Data Format)으로, 의료 시계열의 교환 및 저장을 위해 설계된 표준 파일 형식이다. EDF는 수면다원검사(PSG) 기록에 널리 사용되는 형식으로, 내부적으로는 Header와 하나이상의 데이터 레코드를 포함한다.









---

03. python에서 EDF 파일 불러오기

from pyedflib import highlevel
import pandas as pd
import numpy as np
import numpy as np
from glob import glob

data_list = glob('*.edf')
trains = [x for x in data_list if x.endswith('PSG.edf')]
labels = [x for x in data_list if x.endswith('Hypnogram.edf')]

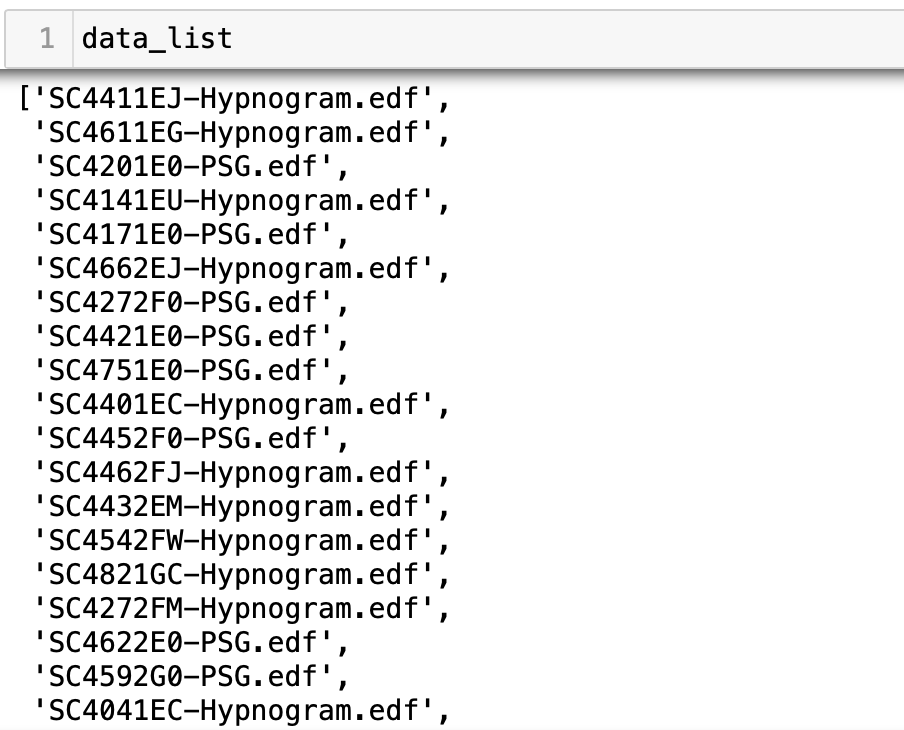

data_list

glob로 각 파일들을 불러온 뒤,

data_list를 확인해보면 PSG(수면다원검사)와 Hypnogram파일들이 있는 것을 확인할 수 있다.







〰️highlevel.read_edf( )

1) train set 살펴보기

highlevel.read_edf(trains[0])



이번에는 highlevel.read_edf()를 활용하여 trains데이터셋의 [0] 값을 출력해보자



각 환자들의 EEG, EOG, EMG값들이 들어있는 trains set에서

[0] 번째 데이터(즉, 첫 번째 사람)의 값을 출력해보자.

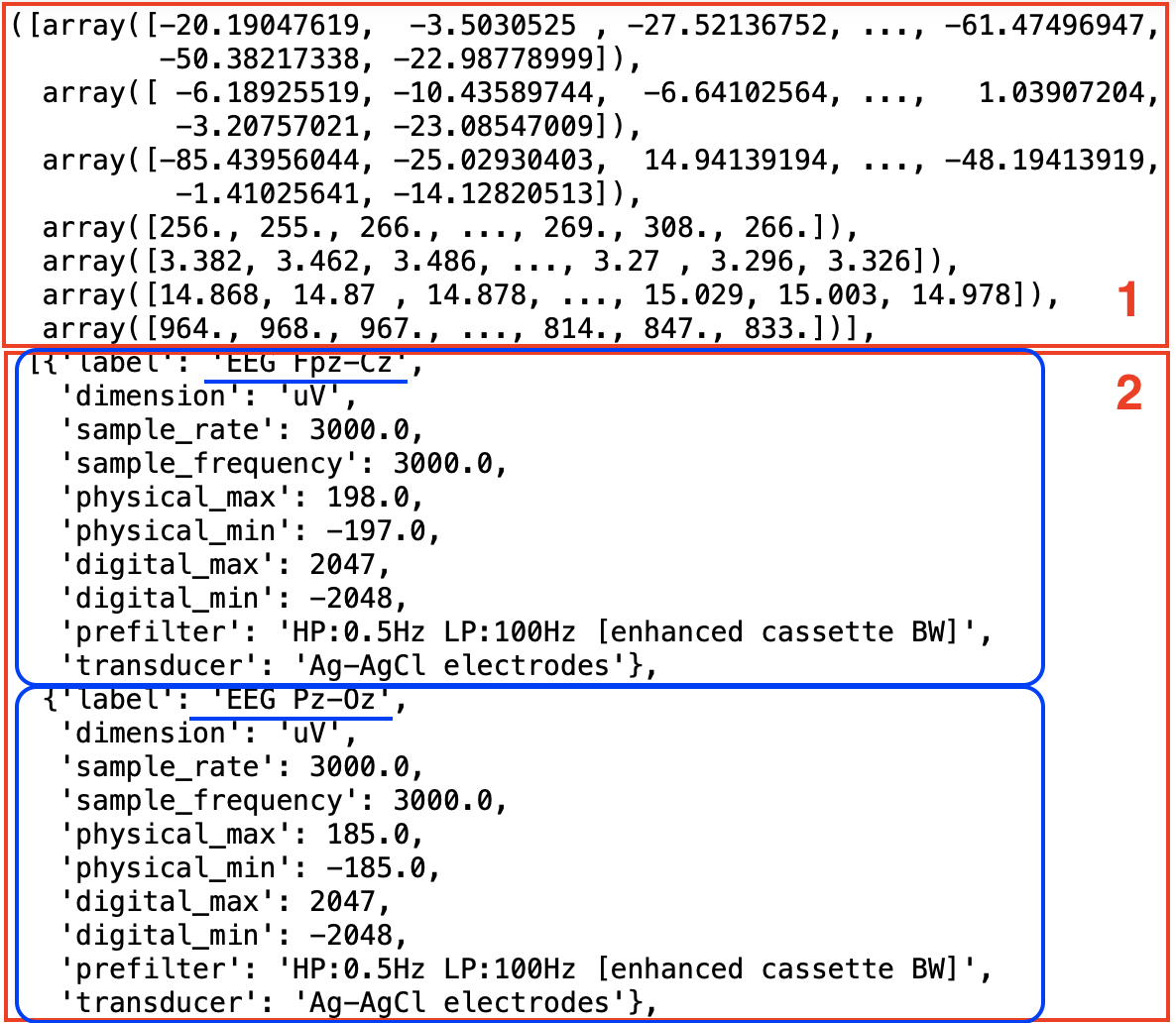

이때 출력된 값은 1) array형식의 센서 데이터들(EEG, EOG, EMG)의 값과

2) 각 센서 데이터들의 정보들(sample_rate, dimension 등)이 json형태로 담겨있다.







highlevel.read_edf(trains[0])[0]

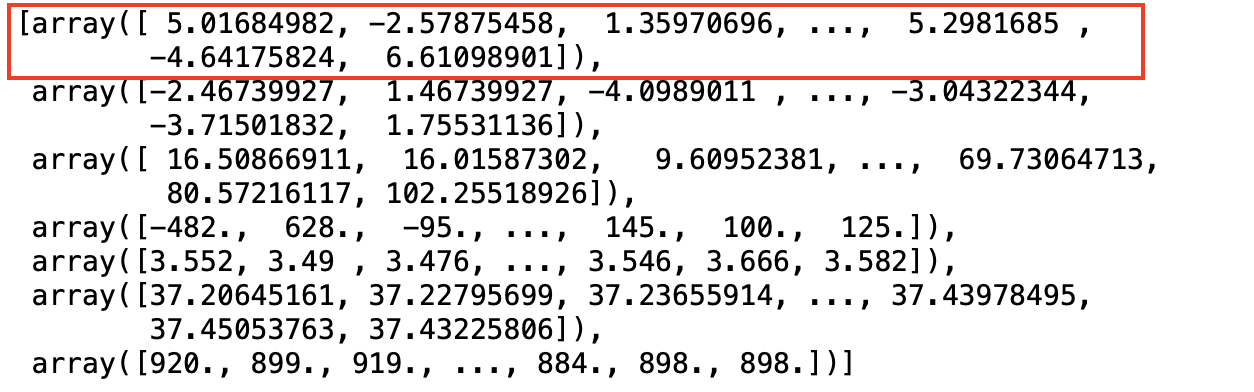

이때, highlevel.read_edf(trains [0])[0]을 출력하면

array부분 즉, 각 센서별 데이터 값들만 선택해올 수 있다.







highlevel.read_edf(trains[0])[1]

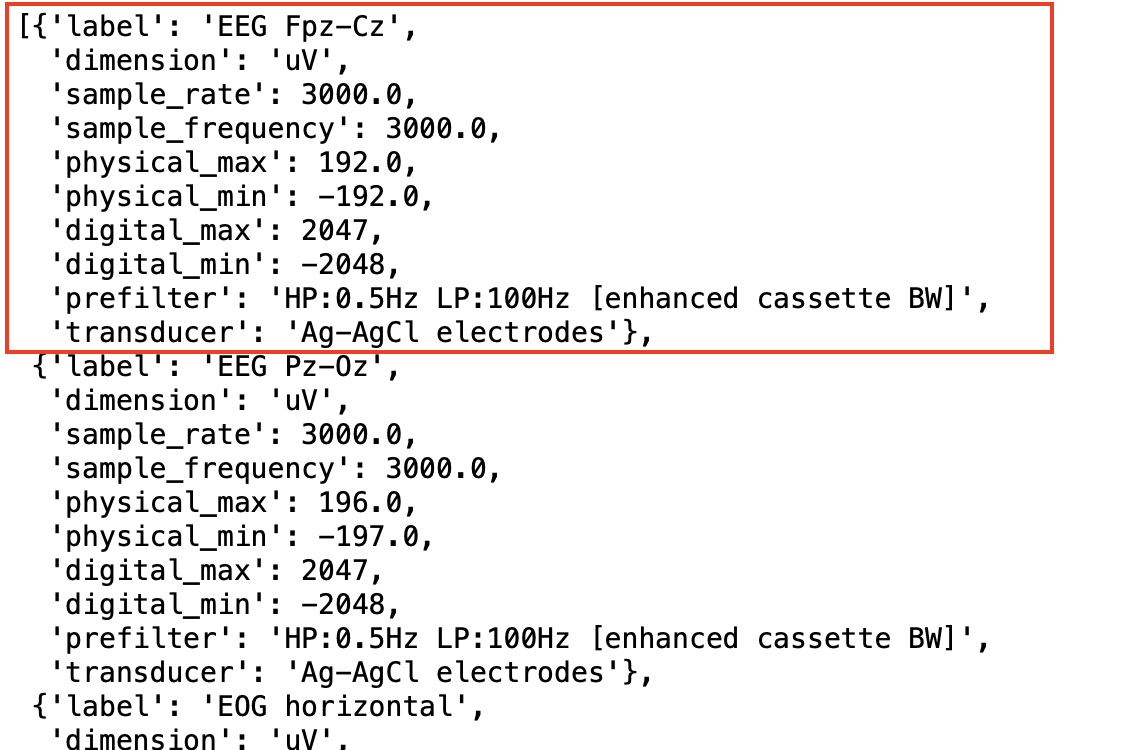

highlevel.read_edf(trains [0])[1]을 적용하면

trains [0] 중, 각 센서들의 정보가 담긴 부분만 선택적으로 가져올 수 있다.











이때, 첫 번째 array의 값은 EEG Fpz-Cz라는 의미로 해석하면 되고,

해당 센서에 대한 정보는 위와 같다.

이러한 방법으로 자신에게 필요한 센서만 추출하여 사용하면 된다.







df = pd.DataFrame(highlevel.read_edf(trains[0])[0]).T
df.columns = ['EEG Fpz-Cz','EEG Pz-Oz','EOG horizontal','Resp oro-nasal',
              'EMG submental','Temp rectal','Event marker']
df

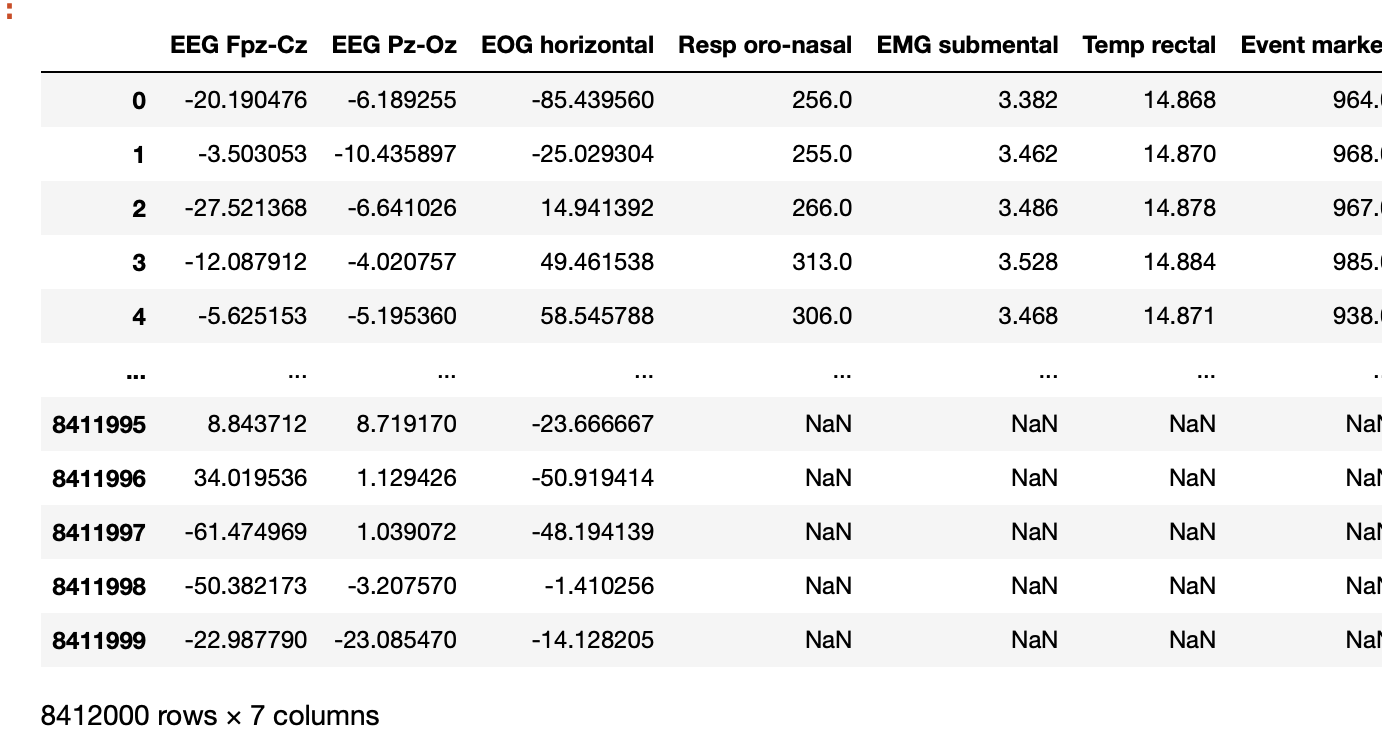

각 array형식의 센서 데이터들을 보기 쉽게 하기 위해 pd.DataFrame()으로 데이터 프레임 형식으로 변환하고,

각 칼럼명을 센서명으로 변환해주었다.











2) label 살펴보기

highlevel.read_edf(labels[0])



이번에는 label data를 불러와 확인해보자.

label data에는 시간, duration, sleep stage 정보가 담겨있다.

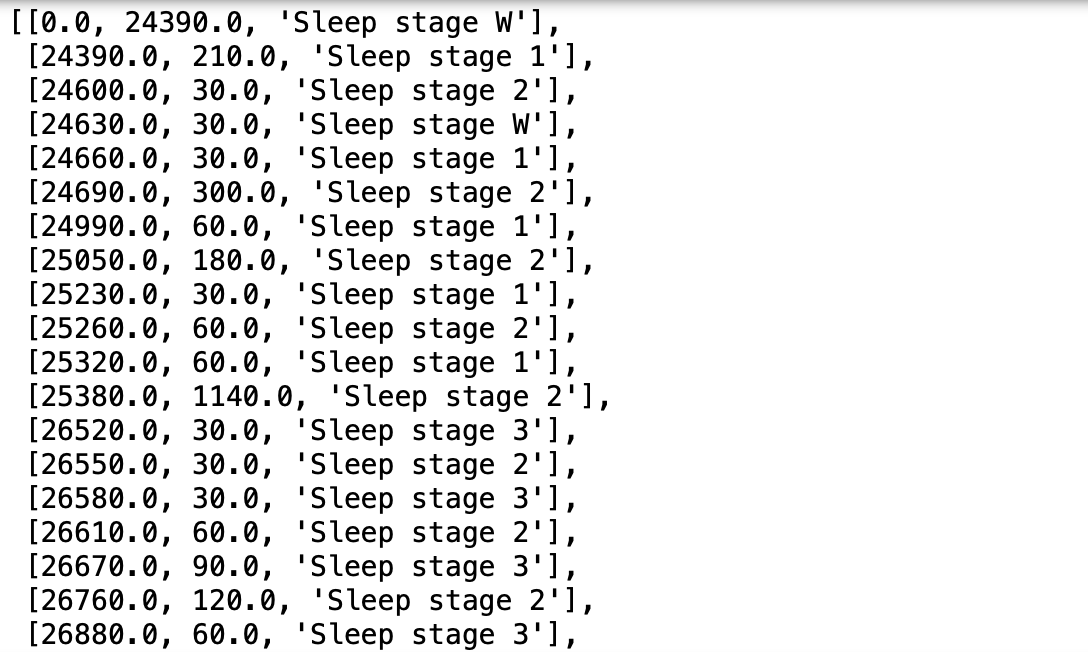

highlevel.read_edf(labels[0])[2]['annotations']

labels의 정보중, annotations 정보만 추출하였다.







df1 = pd.DataFrame(labels)
df1.columns = ['time', 'duration', 'sleep_stage']
df1

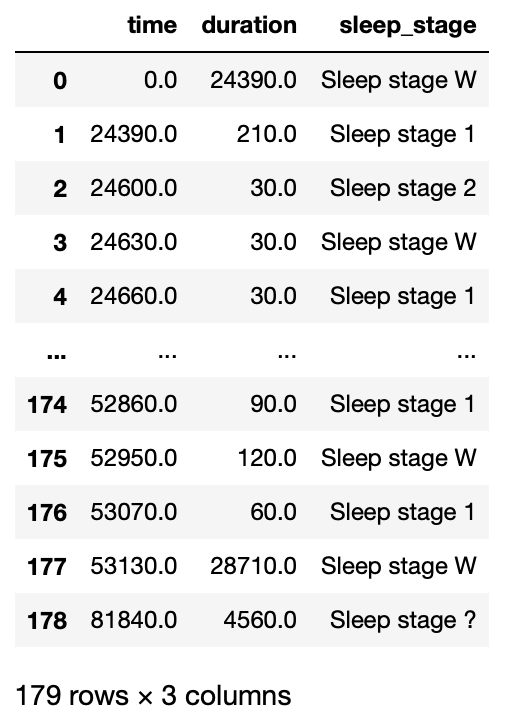

annotations를 조금 더 보기 편하기 위해 데이터 프레임 형식으로 바꿔주었다.

위의 출력 데이터는

0초부터 24390초까지는 'sleep stage w'에 해당된다라는 의미로 해석하면 된다.

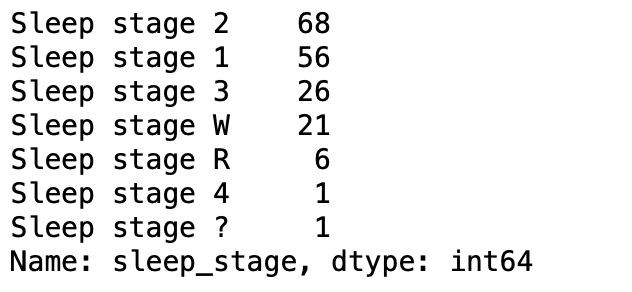

df1['sleep_stage'].value_counts()



value_counts()를 사용하여 sleep_stage별 개수를 확인해보자



참고로 PSG(수면다원검사)에서의 sleep stage는

W = 'wake'

NREM단계(sleep stage 1,2,3,4)

REM

기본적으로 이러한 단계로 나누어진다.











🖇데이터 다운 사이트

https://www.physionet.org/content/sleep-edfx/1.0.0/
